山特CASTLE 1K(6G) 1KVA/800W 指示灯及功能按钮说明书
山特CASTLE 1K(6G)是一款1KVA/800W的UPS(Uninterruptible Power Supply),可提供电力保护和备用电源。它可以在电力中断或电压波动时提供稳定的电力输出,以确保连接的设备不受影响。

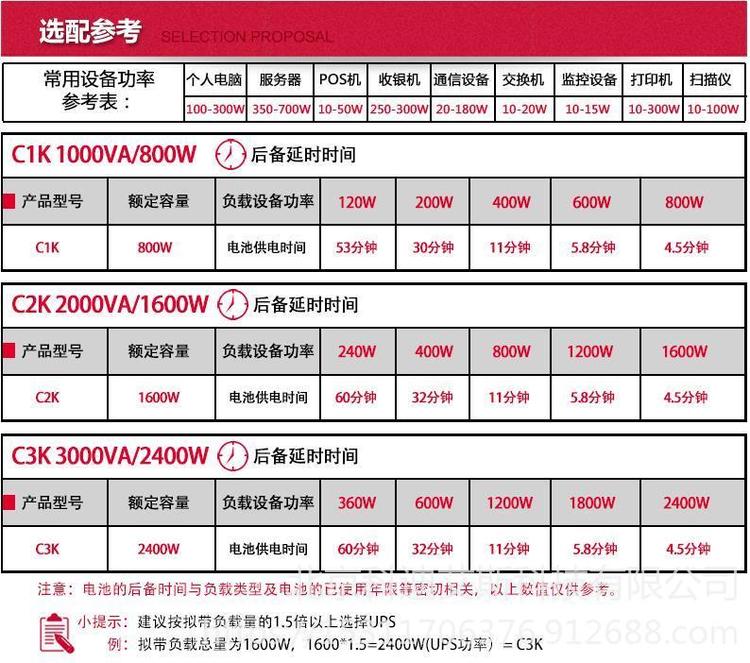

该UPS采用在线双转换架构,可以实时监测电力输入,以保证对所连接的设备提供最高质量的电力输出。它还配备了一个可选的扩展电池模块,以提供更长时间的备用电源。
山特CASTLE 1K(6G)还具有多种保护功能,包括过电压、欠电压、过载和短路保护等。此外,它还有一个智能电池管理系统,可以优化电池寿命并提高电池充电效率。
1#~10# LED 指示灯:
1# 故障指示灯:UPS出现告警或者故障时亮,呈红色。
2#~6# 负载或电池容量指示灯:表示负载容量或电池容量,在市电模式下仅表示负载
容量,在电池模式下仅表示电池容量。
7# 旁路指示灯:UPS经旁路为负载供电,旁路指示灯亮,呈橙色。
8# 市电指示灯:UPS接通市电后,市电指示灯亮,呈绿色。
9# 逆变指示灯:市电进入UPS后经逆变处理后为负载供电,逆变指示灯亮,呈绿色。
10# 电池指示灯:市电异常,由电池为负载供电,电池指示灯亮,呈橙色。

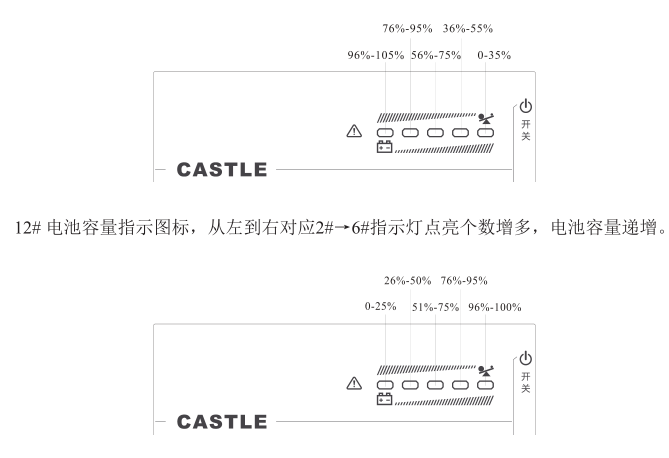

11#~12# 负载电池容量指示图标:
11# 负载容量指示图标,从右到左对应6#→2#指示灯点亮个数增多,负载容量递增。
按键:
13# 功能键:静音(旁路和电池模式下长按2秒以上,10秒以下,消除旁路和电池模
式告警声;长按10秒以上,消除所有告警声。重复操作可取消静音);电池自检(市
电模式下长按2秒以上,10秒以下)。
14# 开关机键:控制UPS的开启和关断。

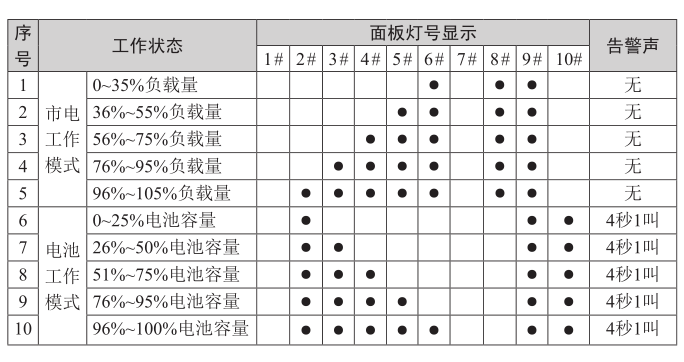

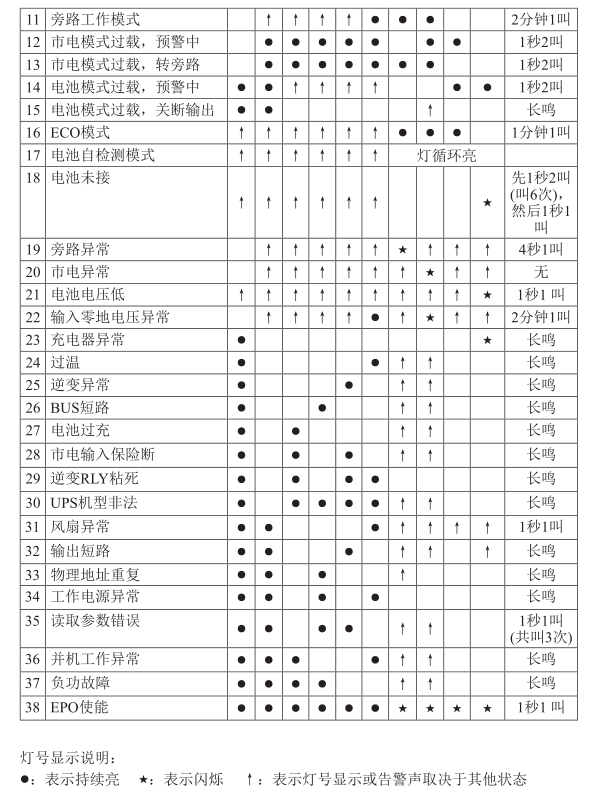

7、面板灯号显示与工作状态对应表
